注水井井口壓力表防凍接頭
發布時間：2018-05-30 12:55:06
瀏覽：次

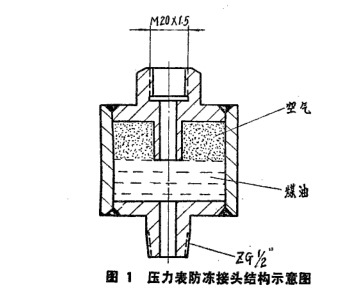

江漢地區冬季氣溫低時，敞露在野外的注水井口，在壓力表至流水管線之間的部分死 水，容易結冰，由此蹩壞壓力表波登管從而使壓力表報廢的事故常常發生。19 74年，我 們?cè)趬毫Ρ硪€中加酒精、甘油等低凝固點物質來降低水的凝固點。由于加注麻煩，保留 時間又很短，因此沒有得到推廣。1 9 7 5年，我們經過多方研究，制作了 16個壓力表防凍 接頭（圖1)。經現場多次試用，效果很好。在此基礎上，從1 9 7 6年開始在我礦各注水 井廣泛使用這種防凍接頭。這年冬天，凡是使用防凍接頭的注水井，都沒有發生凍壞壓力表 的情況。

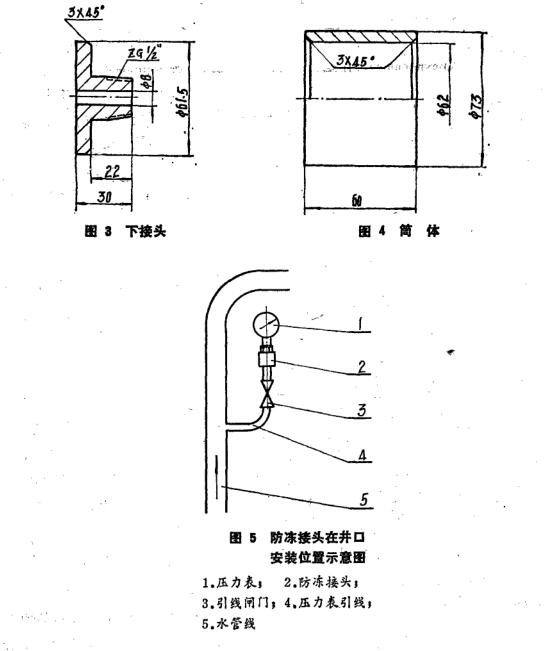

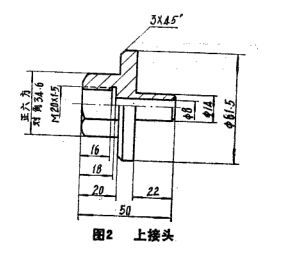

這種防凍接頭是由上接頭（圖2)、下接頭(圖3)和筒體（圖4)三部分焊接而
成的。上、下接頭用4? 62圓鋼車制，筒體用2%〃油管制成。
防凍接頭上接壓力表，下連引線闡門及壓力表引線（圖5)。防凍接頭空腔下部灌注低 凝固點油類（煤油或錠子油），上部為空氣。當注水產生壓力時，壓力表波登管內的介質為低凝固點油類而不是水，所以嚴寒時油類不會凍結，而引線內死水結冰所膨脹的體積，可通 過油類來壓縮空氣而抵銷，保護壓力表不致蹩壞。但應當指出的是：這時壓力表上的壓力要 比注水的實際壓力略高。
