電接點壓力表的正確安裝方法
壓力表的正確安裝方法有兩種：

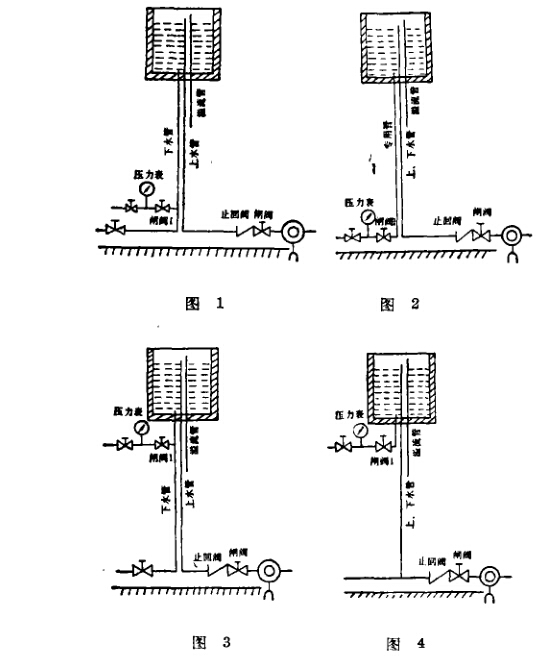

一、若水塔的上、下水管是分開的,壓力表可安裝 在下水管上,如圖1所示。
二、若水塔的上、下水管合用一根管子,要另敷設 一專用管來安裝壓力表，如圖2所示。
電接點壓力表的安裝位置也可選擇在水塔上面， 如圖3和圖4所示。
壓力表安裝在水塔上時，它只反映出水箱內水位 所形成的壓力,壓力表的有效動程就大些,這對自動控 制的準確性有好處。缺點是維護、檢修困難，因?yàn)橐?上幾十米的水塔上去維修，.不是一般人能勝任的。壓 力表安裝在地面機房?jī)?nèi)時，壓力表同時反映出水箱里 和水管里水的壓力，因此壓力表的有效動程就小些。但 它的優點是維護、檢修方便,并能從壓力表的讀數知道 水箱里的水位高低。因此壓力表安裝在什么地方，可根據實際情況確定。

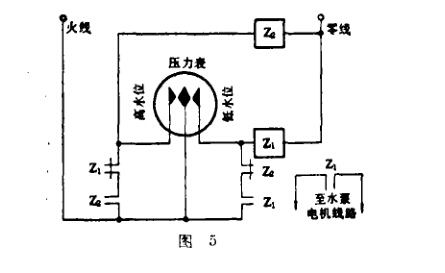

電接點壓力表式水位自動控制器與其他水位自動 控制器比較起來，其最大優點就是可靠性高,維護檢修 容易。我們單位里的水塔，自從使用電接點壓力表式 水位控制器(安裝在地面機房?jī)?nèi)）以來,羞不多十年了, 沒有發生過失控現象D所以它是值得推薦的一種水位 控制器。我們?cè)O(shè)計的電接點壓力表式水位控制器如圖 5所示,用兩個中間繼電器來實現自動控制。
在調試電接點壓力表式水位控制器時應注意，若 發現壓力表的動表針有波動，可慢慢關小閘閥1,直至 動表針隨用水量的下降緩慢地變化為止。
