利用YX-150電接點壓力表實現水泵與閥門的聯動
利用YX-150電接點壓力表實現水泵與閥門的聯動
1.問題的提出
電動閥門基本控制原理是利用可逆式磁力啟動 器實現對閥門驅動電動機的正反轉控制，以達到對 閥門的開啟、關閉和停止操作。這種工作方式主要 依靠操作人員的經驗實現對閥門的控制。在開啟閥 門時很容易形成水泵長時間零流量運行，帶來不必 要的電能消耗。在關閉閥門時很容易形成水錘，縮 短水泵的使用壽命。利用YX - 150電接點壓力表 不需要太大投資便可實現水泵與閥門的聯動，從而 解決上述問題。
2.改造措施
YX-150電接點壓力表由普通壓力表和接 觸裝置兩個獨立部分組成。測量系統中的彈簧 管在被測介質的壓力作用下，迫使彈簧管的末 端產生相應的彈性變形?位移，借助拉桿經 齒輪傳動機構傳動并予以放大，使固定于齒輪 軸上的指針旋轉。當指針與給定的上下限觸點 相接觸時，使外接的相應端子短接。利用這一 特點，可用上下限觸點控制閥門的開啟與 關閉。

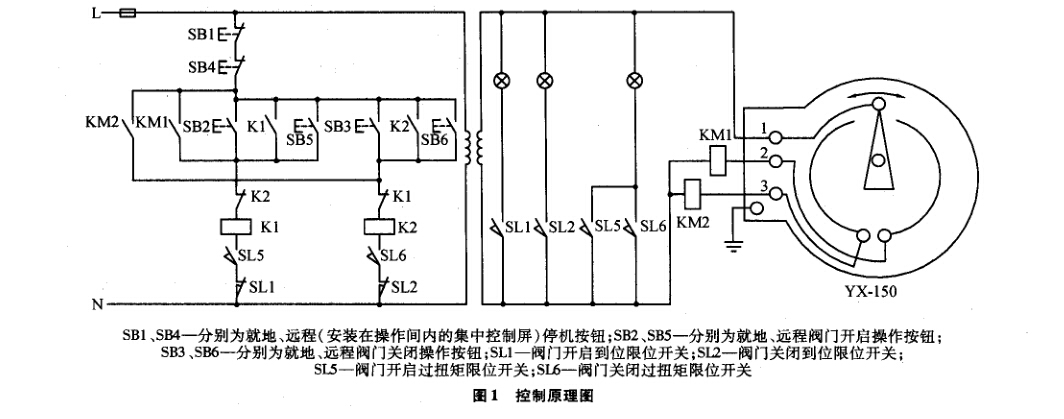

利用YX - 150電接點壓力表實現水泵與水泵 出水閥門聯動的控制原理圖如圖1所示。注：SL5、 SL6為過扭矩限位開關，未設置扭矩大小時（即原 始狀態）為常開狀態；設置工作扭矩后為常閉狀 態，超過設定扭矩時斷開。圖1中扭矩限位開關處 于未設置工作扭矩的狀態（即原始狀態）。
將YX - 150壓力表上限觸點設定在水泵正 常工作壓力的85%。當水泵開啟后，壓力達到 正常壓力的85%時，水表上限觸點使得外接端 子1-2瞬時導通，中間繼電器KM1 (24 V或 12 V,根據閥開觸點閉合，在控 制回路中形成自鎖。同時，閥門電動機主回路 接通，閥門電動機開始工作，閥門開啟，可有 效防止水泵長時間零流量運行。
將YX - 150壓力表下限觸點設定在水栗正常 工作壓力的10%。當水泵停運或故障跳車后，壓 力降到正常壓力的10%時，壓力表下限觸點使得 外接端子1 -3瞬時導通，中間繼電器KM2線圈得 電吸合，KM2常開觸點閉合，使得交流接觸器K2 線圈得電吸合，K2常開觸點閉合，在控制回路中 形成自鎖。同時，閥門電動機主回路接通，閥門電 動機開始工作，閥門關閉，可有效地防止水錘的出現。
3.結語
如上所述的改造方式投資小，容易實現，僅需 將水泵原有普通壓力表更換為YX - 150電接點壓 力表后與閥門原有控制回路連接即可，對原有閥門 安全可靠。
改造后，水泵出水閥門的動作時間由水栗的實 際壓力確定，不會出現水泵開啟后閥門未打開的現 象，同時降低了操作人員的工作強度。操作工僅需 開啟或停運水泵即可，不需要判斷水泵的工作狀態 后再操作閥門。
