YSPS-1000鈉壓力表和YSLI-0800鈉液位計的研制

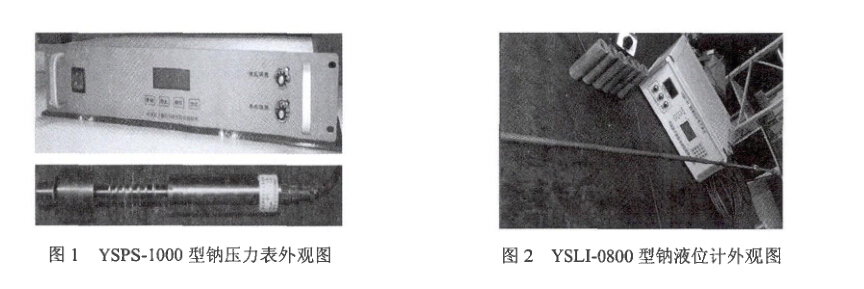

快堆采用液態金屬鈉作為冷卻劑，由于液態鈉的高溫和活潑的化學性質，不能用常規的儀表進 行熱工測量，需研制專用儀表，如鈉液位計和鈉壓力表、鈉流量計等以用于鈉冷快堆及試驗回路。 核能開發項目《放射性鈉處理技術模擬實驗研究》用鈉噴射試驗回路建設需進行鈉壓力和鈉液位的 準確測量，為此研制了 1套YSPS-1000型鈉壓力表和1套YSLI-0800型鈉液位計，外觀如圖1、2所示。
研制的YSPS-1000型鈉壓力表，量程為0?1 MPa,最高工作溫度為450 °C,采用變阻式測量 原理，雙波紋管力傳遞結構既起到壓力傳遞的作用，又可保證液態鈉的密封性，壓力表以測力環 為敏感元件，具有良好的線性度和較小的誤差，經溫度效應在線修正后，可獲得高精度的鈉 壓力測量數據。另外，該壓力表具有滿度設置，雙上、下限報警設置，熱電偶斷偶報警功能， 還具有4?20 mA直流標準模擬信號輸出和RS485標準數字接口輸出功能。以單片機為基礎 的這些優越功能，使得YSPS-1000型鈉壓力表適用于DCS、FCS等控制系統。
研制的YSLI-0800型鈉液位計，量程為0?800 mm,采用互感式非接觸鈉液位測量原理，它的敏 感元件裝在1根端部密封的不銹鋼套管內，不破壞鈉設備的密封性，可在設備運行情況下進行更換和 維修，并可承受高達550 °C高溫的長期作用。電子單元為傳感器的原邊繞組提供交流頻率恒定的激勵 源，使之具有良好的線性度和準確度。實現了液位計分度特性實時在線溫度補償，并具有0?10 V和4? 20 mA直流模擬輸出，以及液位雙上限、雙下限報警設置、繼電器報警觸點輸出和斷偶報警等功能。
通過自主研制鈉壓力表和鈉液位計，己掌握該類型鈉儀表全套生產加工技術，擁有了完整的自 主知識產權。同時提高了高溫環境下的工作穩定性，為今后鈉儀表系列化研制和生產奠定了基礎。 該成果已成功應用于鈉霧化噴射試驗回路，今后也將應用于快堆研究中心及示范快堆的鈉回路中。
通過標定和調試，該成果還可應用于其他液態金屬的熱工測量，具有廣泛應用前景。
