壓力表原位計量檢定測試方案
壓力測量是工程技術的重要組成部 分，在軍事領域中應用也很廣泛，它是 武器裝備技術性能及安全使用的保證。 使壓力測量準確的有效技術保證是對壓 力表進行計量檢定測試。通過常年的工 程實踐，我們總結出了使用壓力表的客 觀規律，提出了對壓力表進行檢定的技 術要求，科學地規定了壓力表的檢定周 期和檢定項目，并通過使壓力表使用、 維護及校準的規范化和制度化來保證其 正常使用。
1.對壓力表進行計量檢定測試存在的問題及其解決方案
隨著工程實踐的不斷深入，在對壓 力表進行計量檢定測試的過程中出現了 一些難以解決的問題：
（1）檢定周期短，檢定次數多；
（2）不易拆裝；
（3）對壓力表反復拆裝，會有不同 程度的損壞；
（4）壓力表送檢期間，壓力設備不 能正常工作。
這些問題的存在極大程度上影響了 壓力測量工作的正常進行。為了解決上 述問題，我們進行了深入的研究，提出 了問題的解決方法：不拆卸壓力表和不 分解壓力測量裝置，在現場對壓力表進 行計量檢定測試。在此基礎上，我們提 出了壓力表原位檢定測試方案。
2.壓力表原位檢定測試方案工作原理

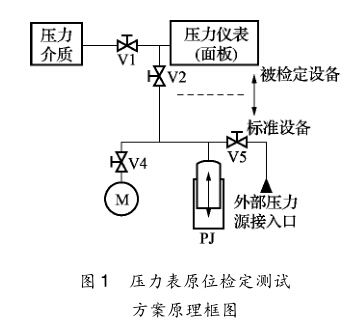

壓力表原位檢定測試的關鍵是安裝 標準器具的接口和調節壓力測試系統內 的壓力來滿足檢定測試要求。在該方案 中，被測量壓力（容器）與壓力測試儀 表（儀表面板）、測試標準裝置與壓力 測試儀表（儀表面板）之間分別安裝了 控制閥門V1和測試閥門V2。正常工作 時，開啟閥門V1,關閉其他所有閥門。 對壓力表進行檢定測試前，在閥門V2 外連接測試標準裝置，測試標準裝置包 括：標準壓力測量儀和可變壓容（可以 改變容積的壓力容器）。同時，為了方 便更換不同量程的標準儀表，還專門設置了閥門V4,該閥門在檢定測試時開 啟，更換標準儀表時關閉。壓力表原位 檢定測試方案原理框圖如圖1。
在該方案中，介紹了兩種不同檢定 測試方法的工作過程：
（1）使用被檢定壓力設備的壓力介 質進行檢定測試
①工作步驟：首先，關閉閥門V5, 開啟閥門V2,調節可變壓容至最大； 然后，開啟閥門V1,根據被檢定壓力 表的量程和刻度放出適量的壓力介質后 關閉；最后，調節可變壓容，改變檢測 系統壓力，檢定測試壓力儀表。
②注意事項：在檢定測試中，反 復增大壓容的容積，控制閥門V1,逐 漸增加壓力介質量，使檢測系統壓力逐 漸上升，以達到檢測不同量程儀表刻度 的目的。
這種方案的特點是使用壓力設備自 身的壓力，無需提供外部壓力源。
（2）使用外部壓力源進行檢定測試
①工作步驟：首先，關閉閥門V1, 開啟閥門V2,調節可變壓容至最大； 然后，開啟閥門V5,根據被檢定壓力 表的量程和刻度放出適量的壓力介質后 關閉；最后，調節可變壓容，改變檢測 系統壓力，檢定測試壓力儀表。
②注意事項：在檢定測試中，反 復增大壓容的容積，控制閥門V5,逐 漸增加壓力介質量，使檢測系統壓力逐 漸上升，以達到檢測不同量程儀表刻度 的目的。
這種方案的特點是外部壓力源提供 的壓力較大，使檢定操作方便。
在使用上述方法檢定的過程中，檢 定裝置要盡量靠近被檢定設備，連接的 管路要短、管道內徑要小。
3.壓力表原位檢定測試方案的優點
（1）壓力表無需反復頻繁拆卸，避 免造成壓力表和壓力設備的損壞，同時 避免了維修單位參加計量保障工作；
（2）壓力設備不能正常工作時間 短； 計量檢定方便；
（3）有利于按照國家計量檢定周期 的要求進行計量檢定。
4.檢定測試時應注意的問題
（1）原位檢定大多在現場完成檢定 測試，現場的環境條件對被檢儀表及標 準儀器有不同程度的影響，對測試結果 將產生影響；
（2）檢定過程中使用的工作介質應 安全，并且對計量標準設備及其人員能 保證安全，避免有害、有毒、高溫的工 作介質；
（3）工作介質的工作壓力與被檢定 壓力表的上限差距較大時，可使用多個 可變壓容并聯工作，以滿足測試的 要求；
（4）應按要求操作、測試禁油壓 力表；
（5）不能使用氣氣、高壓空氣等氣 體對油壓管路、油壓壓力表進行測試；
（6）根據實際需要選取外部壓力源 及其壓力介質，一般應選用惰性氣體， 如氮氣；
（7）選用技術條件能滿足現場測試 要求的標準設備；
（8）檢定測試方法應有法規依據。
